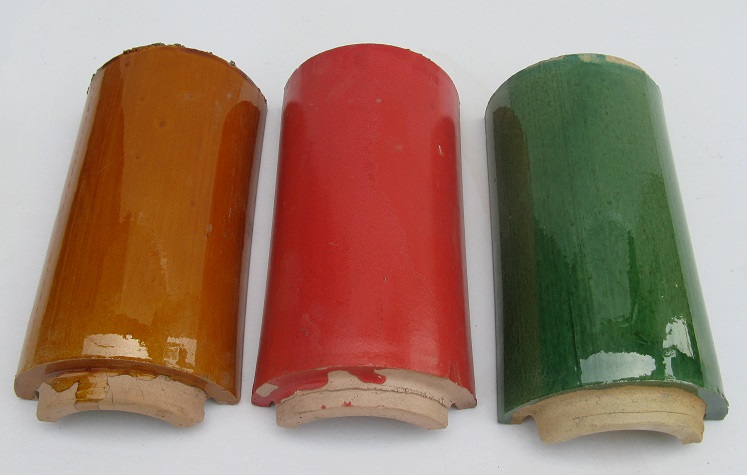

要想燒出多彩高光的琉璃瓦，一看配方，二看方法，三看工藝，今天琉璃瓦廠家就告訴大家這三“看”到底是怎么樣的：

1、多彩高光的琉璃瓦配方
氧化鎂80公斤，氯化鎂72公斤，硅酸鎂14公斤，脲醛樹脂4公斤，氯化銨0.01-0.02公斤，磷酸三鈉0.4公斤，色漿0.3—0.5公斤，玻璃纖維布。
2、多彩高光的琉璃瓦配制方法
（1）先將氯化鎂溶解于水，使波美度在27，然后將45%的氯化鎂溶液加入到攪拌機(jī)中，開動攪拌機(jī)，再加氯化鎂粉，攪拌約10分鐘。如果是用手工制作生產(chǎn)，可以在大缸或池中用人工進(jìn)行攪拌。
（2）再將硅酸鎂加入攪拌機(jī)中繼續(xù)攪拌，攪拌均勻后再加入脲醛樹脂，攪拌均勻后，再加入氯化銨攪拌均勻，***后加入磷酸三鈉和色漿，攪拌均勻，漿料的配制全操作過程約需25分鐘，配制漿料加料的順序按上述先后加入不要顛倒。
（3）漿料攪拌一定要充分均勻，使各料反應(yīng)完全，反應(yīng)完全的漿料制成的瓦，質(zhì)量就好，否則，質(zhì)量就差。
3、多彩高光的琉璃瓦生產(chǎn)工藝
（1）準(zhǔn)備好瓦的模板，模板有鐵皮做的，有木的，也有用成品做模板的，這種輕質(zhì)彩色玻璃的規(guī)格尺寸與石棉相同，大波瓦是2800毫米x994毫米x8毫米，波距167毫米，波高50毫米，波數(shù)6個，參考重量40公斤。中波瓦規(guī)格共有3種：2400x745X6.5（毫米），1800x745X6（毫米），1200x745X6（毫米），波距131毫米，波高33毫米，波數(shù)5.7。小波瓦（也就是我們通常使用的瓦）共有2種規(guī)格1800x720X5（毫米）波距63.5，波高16毫米，波數(shù)11.5，如果制作瓦的模板可以參考各瓦上的技術(shù)參數(shù)進(jìn)行制作。
（2）如果要做小波瓦就先做一張2.2X1.1米的活動工作模型臺，在工作臺兩邊上釘一根高6公分或7公分高與工作臺一樣長的光滑木條或金屬條在工作臺兩端各做一個卡模板裝置，以便將做好的瓦轉(zhuǎn)移到模板上。
（3）在工作臺上先鋪一層塑料薄膜，然后再鋪一層玻璃纖維布，將混合好的料倒在玻璃纖維布上迅速刮平壓實(shí)，然后將模型板對準(zhǔn)工作臺上溝槽壓實(shí)，并將模板卡緊，然后翻轉(zhuǎn)工作臺180度。使工作臺上的瓦移到模型板上，然后存放讓其自然固化干燥，即為成品。如果不用翻轉(zhuǎn)工作臺，也可以直接在模板上成型，但瓦的質(zhì)量厚薄光潔度就差一些。
（4）如果有條件的情況下，還可以自制振動器，先進(jìn)行振動排氣后，再制作瓦，質(zhì)量會更好。
（5）保養(yǎng)：一般瓦的固化溫度應(yīng)控制在13℃-35℃之間為宜，溫度過高固化速度較快，一般24—48小時即可出售，如果溫度氏于IO℃以下固化時間較長質(zhì)量較差。
（6）成型固化好的瓦，進(jìn)行整理后使大小尺寸一致，并附合規(guī)格標(biāo)準(zhǔn)，使用單位才好接受。
